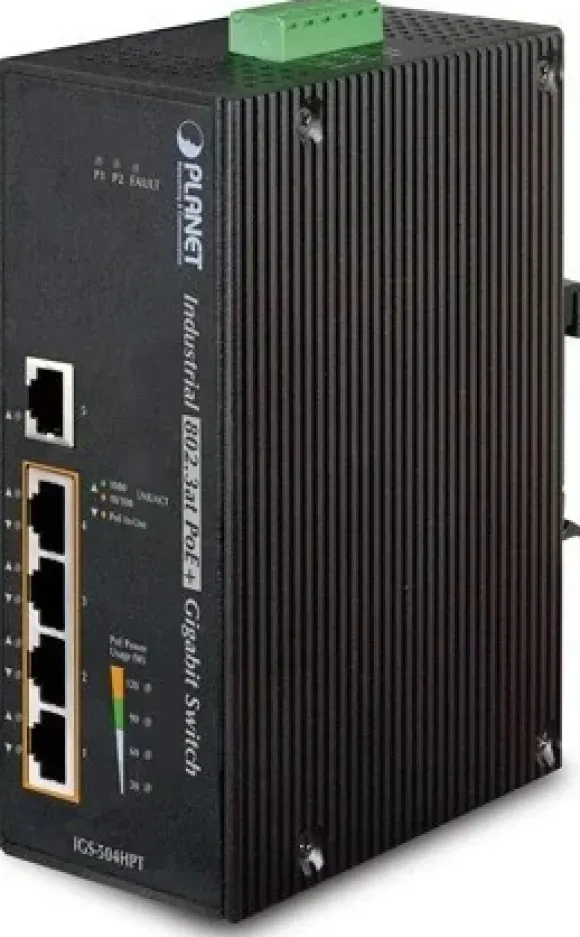

Planet IGS-504HPT IGS-504HPT

Planet IGS-504HPT Przemysłowy 5-portowy przełącznik Gigabit , 4 porty 802.3at PoE+

Urządzenie nadaje się do zastosowań we wdrażaniu systemu nadzoru i kontroli oraz zapewnianiu usług bezprzewodowych w klimatycznie wymagających środowiskach o szerokim zakresie temperatur od -40 do 75 stopni Celsjusza.

Duża moc PoE

Aby zaspokoić zapotrzebowanie energetyczne aplikacji sieciowych i transmisję Gigabit,IGS-504HPT wyposażony został w 4 porty10/100 / 1000Mbps wspierające standardyIEEE 802.3af oraz 802.3at PoE+. Urządzenie będzie idealnie współpracować z instalacjami, w których znajdują się kamery typu PTZ, kamery zybkoobrotowe, zewnętrzne punkty dostępu bezprzewodowego LAN i inne urządzenia PoE.

Inteligentny wskaźnik LED i wskazywanie użycia PoE w czasie rzeczywistym

IGS-504HPT pomaga użytkownikom łatwo i efektywnie monitorować aktualny stan zużycia energii przez PoE poprzez zaawansowany wskaźnik LED znajdujący się na przednim panelu urządzenia – 4 pomarańczowe diody wskazują odpowiednio wartości 30W,60W,90W i 120W.

Wygodny i niezawodny system zasilania

Przełącznik został wyposażony w dwa gniazda wejściowe zasilania w celu nieprzerwanego działania, nawet w przypadku awarii jednej instalacji.

Przełącznik nie posiada zasilacza zewnętrznego. Zasilacz można znaleźć pod linkami:120W240W

Rozszerzanie instalacji PoE

Z 30W wyjściem PoE,IGS-504HPT może przedłużyć sieć na znacznie dłuższy dystans za pomocą PLANET PoE Extender do zasilania urządzeń IEEE 802.3af PoE PD, które mogą być instalowane na odległości ponad 100 metrów.

Troska o środowisko

IGS-504HPT został wyposażony w wytrzymałą metalową obudowę wspierającą standard IP30, która sprawdzi sięw ciężkich, wymagających przemysłowych środowiskach.IGS-504HPT zapewnia wysoki poziom odporności na zakłócenia elektromagnetyczne i przepięcia elektryczne. Jest w stanie pracować w zakresie temperatur od -40 do 75 stopni Celsjusza. Konstrukcja pozwala na montaż na szynie DIN lub montaż na ścianie w celu efektywnego wykorzystania przestrzeni szafy.

Dane techniczne:

Copper Ports 5 x 10/100/1000Base-T RJ-45 TP
Auto-MDI/MDI-X, Auto-Negotiation
Connector Removable 6-pin terminal block
Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2
Alarm Provides one relay output for power failure
Alarm Relay current carry ability: 1A @ DC 24V
LED 3 x LED for System and Power:
$78 Green: DC Power 1
$79 Green: DC Power 2
$80 Green: Power Fault
2 x LED for Per Copper Port (Port-1~Port-4):
$81 Green: 1000 LNK/ACT, Orange:100 LNK/ACT
$82 Orange: PoE In-use
1 x LED for Port-5:
$83 Green: 1000 LNK/ACT, Orange:100 LNK/ACT
4 x LED for PoE Power Usage (W):
$84 Orange: 30, 60, 90 and 120W
ESD Protection 6KV DC
EFT Protection 6KV DC
Enclosure IP30 aluminum metal case
Installation Type DIN rail kit or wall mount
Dimensions (W x D x H) 152 x 107x 72 mm
Weight 1478g
Power Requirements 48V DC, 5A max.
Redundant power with polarity reverse protection function
Power Consumption / Dissipation 14.1 watts / 48 BUT (System loading without PoE)
134.1 watts / 457 BTU (Full loading with PoE function)
Power over Ethernet
PoE Standard IEEE 802.3af / IEEE 802.3at Power over Ethernet / PSE
PoE Power Supply Type End-Span
Power Pin Assignment 1/2(+), 3/6(-)
PoE Power Output Per port 52V DC, 275mA. Max. 15.4 watts (IEEE 802.3af)
Per port 52V DC, 535mA. Max. 30 watts (IEEE 802.3at)
Max. number of Class 4 PD 4
Switch Specification
Switch Processing Scheme Store-and-Forward
Address Table 1K entries
Flow Control Back pressure for half duplex
IEEE 802.3x Pause Frame for full duplex
Switch fabric 10Gbps
Throughput (packet per second) 7.44Mpps@64bytes
Maximum Transmit Unit 9216 bytes
Speed TP: 10/20Mbps, 100/200Mbps, 2000Mbps
Standards Conformance
Standards Compliance IEEE 802.3 Ethernet / 10Base-T
IEEE 802.3u Fast Ethernet / 100Base-TX
IEEE 802.3ab Gigabit Ethernet / 1000Base-T
IEEE 802.3x Full-Duplex Flow Control
IEEE 802.3at High Power over Ethernet
IEEE 802.3af Power over Ethernet
Regulation Compliance FCC Part 15 Class A, CE
Stability Testing IEC60068-2-32(Free fall)
IEC60068-2-27(Shock)
IEC60068-2-6(Vibration)
Environment
Temperature
Operating: -40~75 degree C
Storage: -40~75 degrees C
Humidity
Operating: 5~95% (Non-condensing)
Storage: 5~95% (Non-condensing)
Ordering Information
IGS-504HPT Industrial 5-Port Gigabit Switch w/ 4-Port 802.3at PoE+
