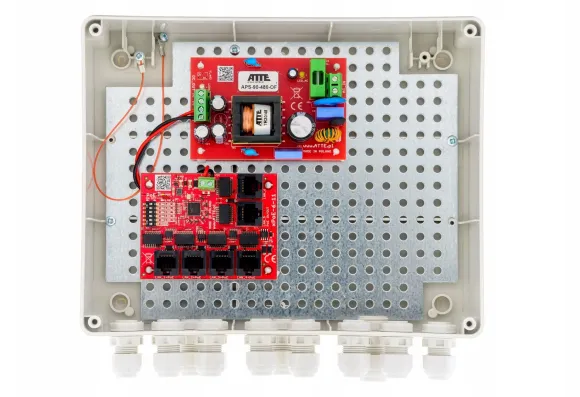

Switch do 5 kamer IP-5-11-L2 Atte

Zestaw do 5 kamer IP, w obudowie zewnętrznej ABOX-L2, zasilacz 96W, switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink), bezpieczniki elektroniczne, tryb Long Range, typu IP-5-11-L2.
W skład zestawu wchodzą:

• 1x obudowa ABOX-L2
• 1x zasilacz APS-90-480-OF
• 1x switch xPoE-6-11-OF

Najważniejsze korzyści:

• możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
• możliwość transmisji danych na 280m (w trybie Long Range)
• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• możliwość wyłączenia zasilania na wybranych portach PoE
• wyraźna, optyczna sygnalizacja stanu zasilania, oraz transmisji danych
• do 70W mocy na porcie LAN_5 PoE IN/OUT
• do 40W mocy na pozostałych portach PoE
• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• wysoka sprawność modułu zasilacza (>90%)

• łatwy i szybki serwis instalacji dzięki modułowej budowie
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
• montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)
• pokrywa i obudowa połączone żyłką w celu ułatwienia serwisu
• możliwość zachowania zapasu kabli wewnątrz obudowy
• wejście kablami przez zamontowane w obudowie dławnice: 10xM16 oraz 1xM20
• w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56
• opcjonalny adapter ADD-PMAL umożliwia łatwy montaż obudowy na słupach lub latarniach (sprzedawany oddzielnie)

IP-5-11-L2 to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 5 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii.
Tryb ,,Long Range pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne.
Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.

Cechy techniczne:
Porty LAN

• 6 portów RJ45 10/100Mbps
• (5xLAN+PoE, 1xUplink)

Obsługiwane odbiorniki PoE (standard / moc max)

• 802.3af – do 15,4W LAN_1…LAN_5
• 802.3at – do 30W LAN_1…LAN_5
• PoE PASSIVE – do 70W LAN_5 / do 40W LAN_1…LAN_4

Wyjścia PoE (standard / tryb zasilania)

• LAN_1…LAN_5
• PoE PASSIVE, mode B (4,5+) (7,8-)

Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)

• LAN_1…LAN_4
• 0,75A / elektroniczne (auto-powrót)
• LAN_5
• 1,25A / elektroniczne (auto-powrót)

Mikroprzełączniki SW1

przełącznik 1 „MODE”

• tryb pracy switcha

przełączniki 2…6 „PoE ON/OFF”

• zasilanie PoE na portach LAN_1…LAN_5

Tryb pracy „Standard”

• przełącznik 1 „MODE w pozycji OFF
• LAN_1…LAN_6 – zasięg do 100m (10/100Mbps)

Tryb pracy „Long Range”

• przełącznik 1 „MODE w pozycji ON
• LAN_1…LAN_4 – zasięg do 280m (10Mbps)
• LAN_5…LAN_6 – zasięg do 100m (10/100Mbps)

Zasilacz sieciowy (rodzaj / typ)

• impulsowy SMPS / APS-90-480-OF

Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)

• 9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)

Zabezpieczenie termiczne zasilacza

• TSD (thermal shutdown) 130C, wymaga restartu

Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia

• 180…240VAC / T3,15A bezpiecznik topikowy F1

Moc wyjściowa zasilacza (ciągła)

• 96W

Sprawność zasilacza

• 92% @90W

Napięcie wyjściowe zasilacza (zasilania kamer PoE)

• 48V +/-2%

Montaż obudowy

• naścienny, uchwyty montażowe

Montaż urządzeń wewnątrz obudowy

• systemowe otworowanie 4,8mm w rastrze 10,8mm

Zakres temperatur pracy

• -25C…+40C

Obudowa (typ / materiał / kolor / przepusty kablowe)

• ABOX-L2 / tworzywo / RAL7035 szary / dławnice 10xM16 oraz 1xM20

Wymiary / masa netto / stopień ochrony

• 240x190x90mm / 1kg / IP56
