Switch PoE do 16 kamer IP-16-20-H Atte

Przedstawiamy zestaw do 16 kamer IP w obudowie wewnętrznej ABOX-H (miejsce na NVR), zasilaczem 192W (2x96W), switchem PoE 18-portowym (16xPoE 10/100Mbps + 2xGigabit Uplink), bezpiecznikami elektronicznymi, typu IP-16-20-H.
W skład zestawu wchodzą:

• 1x obudowa ABOX-H
• 2x zasilacz APS-90-480-OF
• 2x switch xPoE-10-20-OF

Uwagi:

• maksymalne wymiary rejestratora montowanego wewnątrz obudowy: 390x390x60mm

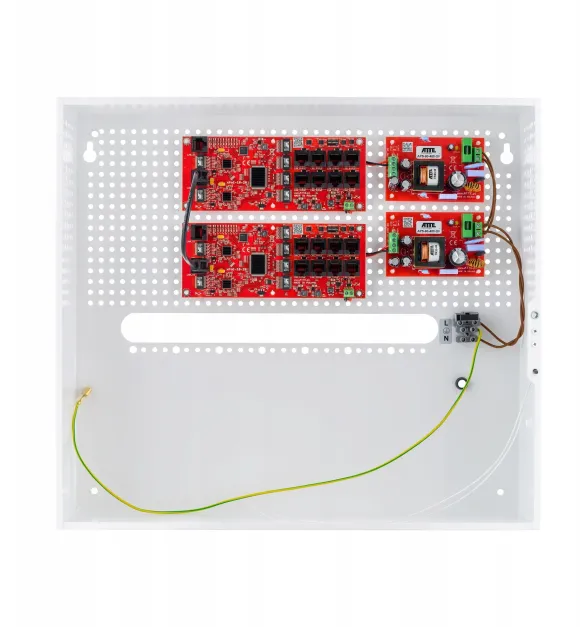

• zdjęcie z rejestratorem NVR pokazuje przykładową konfigurację urządzeń w obudowie ABOX H

Najważniejsze cechy i funkcje:

• obsługa kamer 4K Ultra HD
• możliwość zasilania 16 odbiorników PoE 802.3at/af lub PASSIVE
• bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
• możliwość wyłączenia zasilania na portach PoE
• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• do 40W mocy na portach PoE (LAN_1 do LAN_8)
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• wysoka sprawność modułu zasilacza (>90%)
• łatwy i szybki serwis instalacji dzięki modułowej budowie
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
• montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
• miejsce na rejestrator wideo (NVR)
• możliwość zachowania zapasu kabli wewnątrz obudowy
• przepusty kablowe z tyłu obudowy
• dystans do ściany/powierzchni montażowej

IP-16-20-H to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 16 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpieniu awarii.
Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Cechy techniczne:
Porty LAN

• 18 portów RJ45
• (16xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)

Obsługiwane odbiorniki PoE (standard / moc max)

• 802.3af – do 15,4W LAN_1…LAN_8 (Vin > 48VDC)
• 802.3at – do 30W LAN_1…LAN_8 (Vin > 48VDC)
• PoE PASSIVE – do 40W LAN_1…LAN_8

Wyjścia PoE (standard / tryb zasilania)

• LAN_1…LAN_8
• PoE PASSIVE, mode B (4,5+) (7,8-)

Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)

• LAN_1…LAN_8
• 0,75A / elektroniczny (auto-powrót)

Mikroprzełączniki SW1 (DIP switch)
przełączniki 1…8 „PoE ON/OFF”

• zasilanie PoE na portach LAN_1…LAN_8

Zasilacz sieciowy (rodzaj / typ)

• impulsowy SMPS / 2x APS-90-480-OF

Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)

• 9A (każdy zasilacz oddzielnie), elektroniczne (po zwarciu może być wymagany restart zasilacza)

Zabezpieczenie termiczne zasilacza

• TSD (thermal shutdown) 130C, wymaga restartu

Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia

• 180…240VAC / T3,15A bezpiecznik topikowy F1

Moc wyjściowa zasilacza (ciągła)

• 2x 96W (192W)

Sprawność zasilacza

• 92% @90W

Napięcie wyjściowe zasilacza (zasilania kamer PoE)

• 48V +/-2%

Montaż obudowy

• naścienny, otwory montażowe 6mm

Montaż urządzeń wewnątrz obudowy

• systemowe otworowanie 4,8mm w rastrze 10,8mm

Zakres temperatur pracy

• -10C…+40C

Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe)

• ABOX-H / metalowa / biała / tamper otwarcia / tył obudowy, dystans do ściany

Wymiary / masa netto / stopień ochrony

• 400x450x140mm / 4,46kg / IP20

Produkty Atte powstają w ścisłej współpracy z instalatorami.
Mają na celu zapewnienie najlepszych rozwiązań wspomagających codzienną pracę telewizji przemysłowej – w miejscach, w których niezbędne jest wsparcie dla lokalnego monitoringu oraz systemu zabezpieczeń.
